Solaire Thermique France, pionnier de la maintenance connectée du solaire thermique collectif en France, a assuré la réhabilitation de cette installation du bailleur PARIS HABITAT, acteur local au service des territoires et de leurs habitants, portant sur 30 Capteurs BUDERUS situés à Paris 75015, en collaboration avec la CRAM et en partenariat avec SOCOL.
La CRAM est un spécialiste en efficacité énergétique – conception, étude, supervision et télégestion, afin de maîtriser les coûts et d’apporter confort et tranquillité aux utilisateurs tout en privilégiant les énergies renouvelables.
Trois étapes du projet : diagnostic et maîtrise d’œuvre, phase travaux, et aide à la maintenance et au suivi de l’installation.
Contexte du projet
Objectif
Dans un souci de performance énergétique et d’économies d’énergie, Paris Habitat et la CRAM ont opté pour une réhabilitation solaire thermique assortie d’une maintenance préventive Solaire Thermique France, sans oublier la mise en conformité du site.
Localisation
L’installation solaire Paris Habitat se situe 38 rue Letellier 75015 PARIS
Installation
Composée de 30 capteurs Buderus plan 2.23 m2 absorbeurs : 3×10, mise en service en 2004, d’1 Ballon de 2000l (marque Atlantic), de 2 vases expansions « Aquasystem » solaire 500l, et d’1 station solaire Solario Bloc SB2 Atlantic + 1 WMZ +
L’installation est de type sous-pression avec un appoint par chaudière gaz naturel.
Difficultés rencontrées et résultats attendus
Problèmes
Une installation surdimensionnée, à reprendre totalement, à l’arrêt. Réseau primaire glycolé inopérant, car raccordé à l’envers : le glycol arrive en haut des capteurs et ressort chaud en bas des capteurs. Fuites persistantes au niveau des nipples, malgré des capteurs non bouchés, présentant un très bon débit. Vannes de réglages positionnées en sortie de capteurs.
Nature des travaux à prévoir
- Echangeur à remplacer avec régulation intégré type Atlantic.
- Note de calcul vase expansion à réaliser pour remise en état.
- Reprise glycol existant pour recyclage.
- Déplacer les vannes sur retour froid au lieu du départ chaud.
- Nettoyage capteur à réaliser.
Réhabilitation
- Dépose et repose de tous les capteurs pour remplacement de tous les joints,
- Pose de 3 vannes OVENTROP DN 20 + 3 vannes solaires + 3 purgeurs auto,
- Modification hydraulique en terrasse selon préconisation fabricant,
- Raccords échangeur/ballon cuivre,
- Remplacement du vase d’expansion par 2x500l,
- Pose d‘une régulation Solério Bloc SB2,
- Pose d’un compteur utile avec WMZ inclus,
- Essai et mise en service.
- Mise en place d’un glycol neuf, essai et mise en service.
Option offerte :
Mise en place de l’option retour de boucle dans le ballon solaire pour optimiser les performances l’été.
Pose d’une vanne 3 voies + module de comptage.
Remarque :
Installation surdimensionnée en capteurs, qui ne correspond pas au ratio 50l/m2, finalement maintenue afin d’optimiser l’option retour de boucle en été, afin d’éviter les surchauffes.

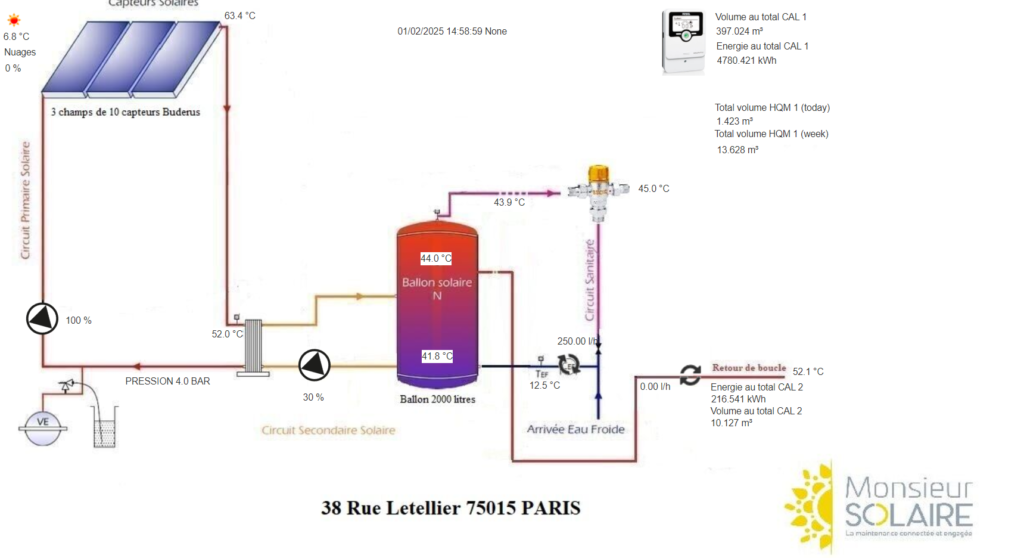

Nouveau schéma installation solaire
Résultats obtenus
Depuis septembre 2024, l’installation fonctionne parfaitement, ayant produit
13048 kWh sur l’ECS et 2067 sur le bouclage, donc 15048 kWh de générés.
Economies mensuelles en kWh : 10845,40
Taux de couverture mensuel : 80%,
en mai 2025
A noter que l’installation a parfaitement fonctionné en hiver, au 01/02, avec une température négative le matin, des ballons à + 40° avec 6° degrés en journée.
Et ce, grâce à une mise en service conforme et soignée :
- Sonde S1 capteur en place et reconnu (champ de 10).
- Sonde S2 ballon positionné bas ballon / S3 haut ballon.
- Consigne ballon 85° max. Présence mitigeur fonctionnel sortie ballon solaire.
- Mode fonctionnement : Schéma 000 + échangeur externe activé.
- Hydraulique primaire et secondaire conforme tout en cuivre jusqu’au mitigeur.
- Délta T on : 7.5° Délta off : 4.5°
- Glycol -28 ph 9 conforme. Vase expansion gonflé à 3.8 bar et installation à 4.0 bar conforme.
- Soupape solaire raccordé à 1 bac de récupération conforme.
- Installation sous maintenance offert 1 an avec visualisation via Internet.uivi des performances avec la maintenance connectée
Suivi des performances avec la maintenance connectée
La maintenance connectée est une spécialité de Solaire Thermique France, qui permet une supervision en temps réel de l’installation. Le télé-suivi offre une supervision fiable, avec envoi mensuel des productions solaires et besoins d’eau chaude sanitaire.
Notre atout est la mise en place d’un système d’alerte signalant les défauts, permettant l’intervention sous 8 jours. Et bien sûr le suivi des économies énergétiques réalisées.

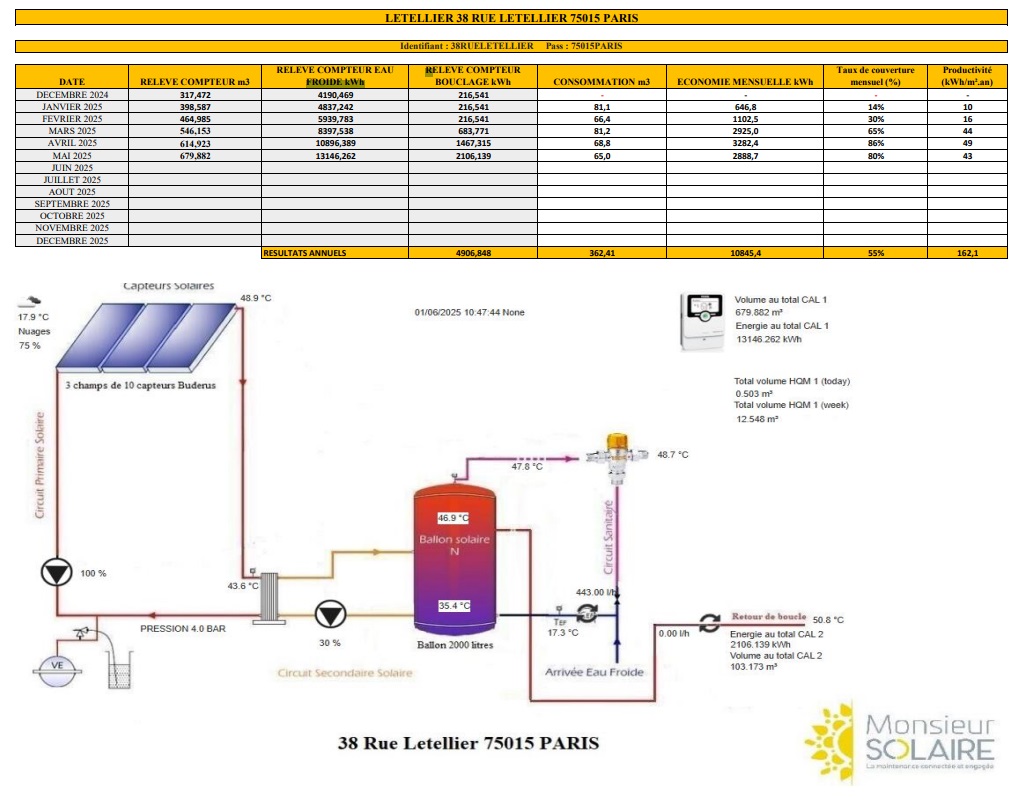

👉 Relevés compteur à partir de déc. 2024 et économies réalisées au 01.06.2025
Scanner notre QR CODE pour consulter en temps réel les performances de cette installation.
Bilan et valeur ajoutée de Solaire Thermique France
Cette collaboration axée confort énergétique et économies est très positive. La coopération interprofessionnelle entre Solaire Thermique France et la CRAM a été très bénéfique, croisant expertise, proximité client et professionnalisme.
Car l’efficacité énergétique est un défi majeur pour nous tous, acteurs de l’économie du solaire thermique.
Et le partage de valeurs communes : la proximité, l’esprit de service, et de compétences opérationnelles et techniques éprouvées.
Notre respect du bailleur, et des clients finaux, les particuliers, est une priorité. Notre valeur ajoutée : la qualité de prestation et le respect des délais, nous permet d’intervenir en toute sérénité.
Notre force est de proposer une maintenance connectée et engagée, qui est notre signature.
Elle garantit la durabilité du parc solaire thermique, et est indispensable dès la mise en route de l’installation, ou du moins applicable après réhabilitation.
De même, nos clients bailleurs ou entreprises savent qu’ils peuvent compter sur notre reconnaissance au niveau national et nos certifications RGE Qualibat et RGE QualiSol.
Une mission de plus réalisée grâce à une équipe et des partenaires soudés et hautement qualifiés.

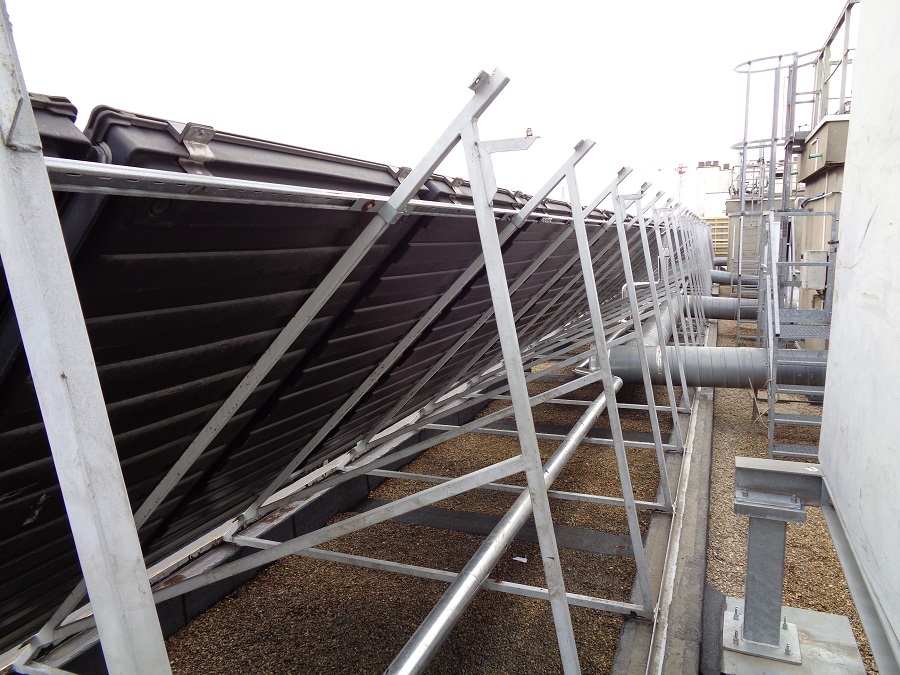

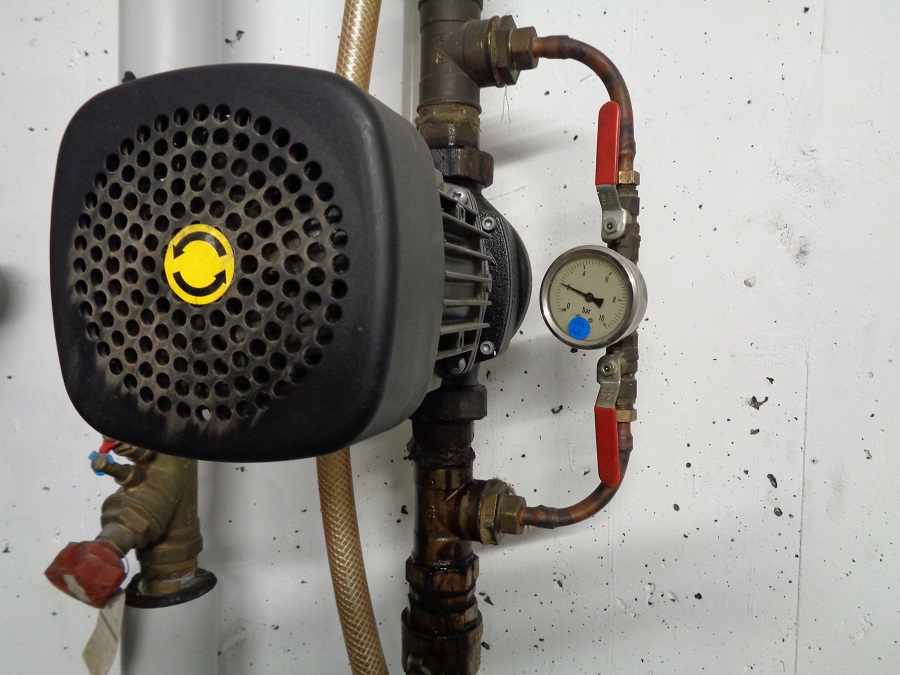

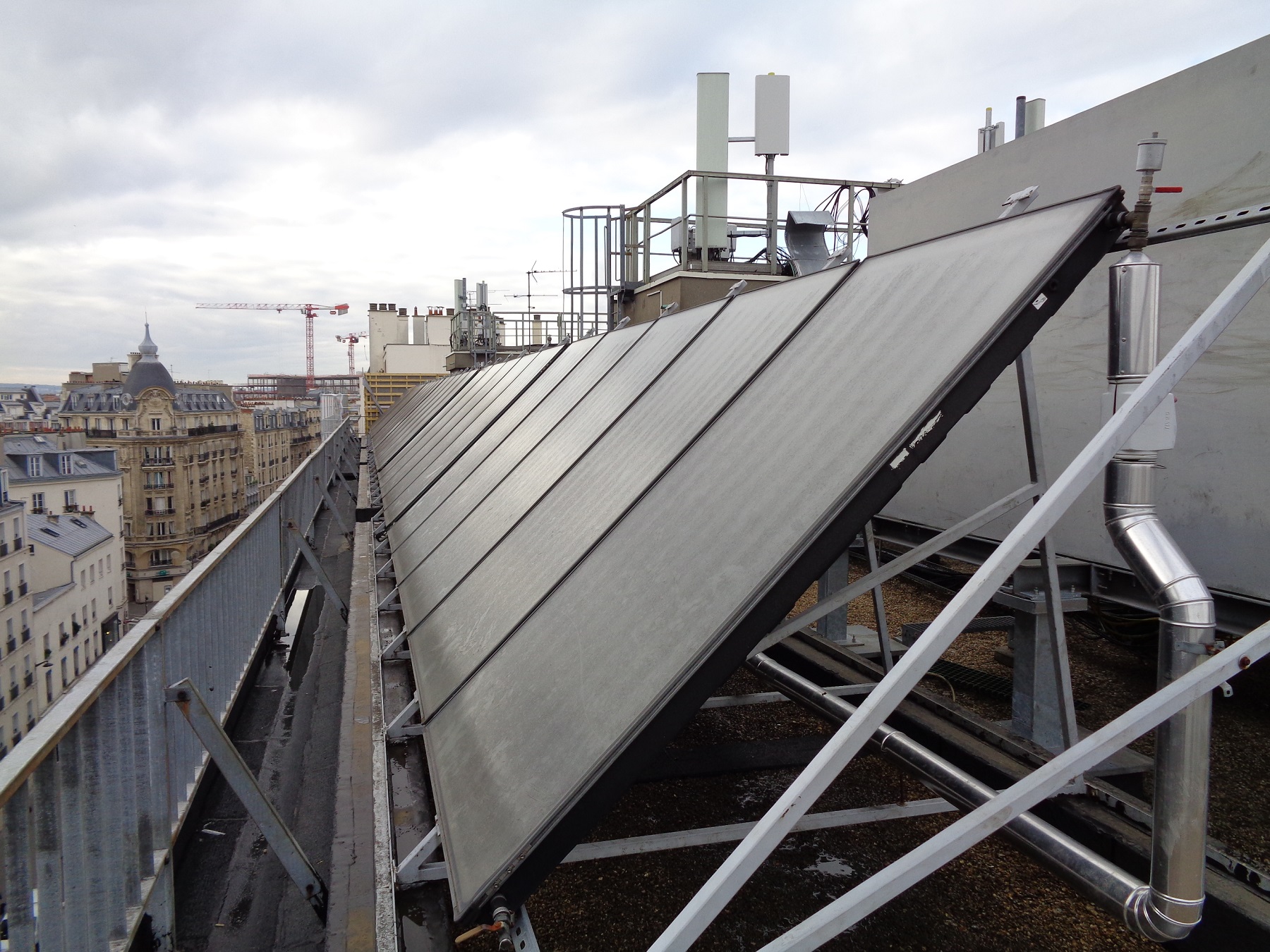

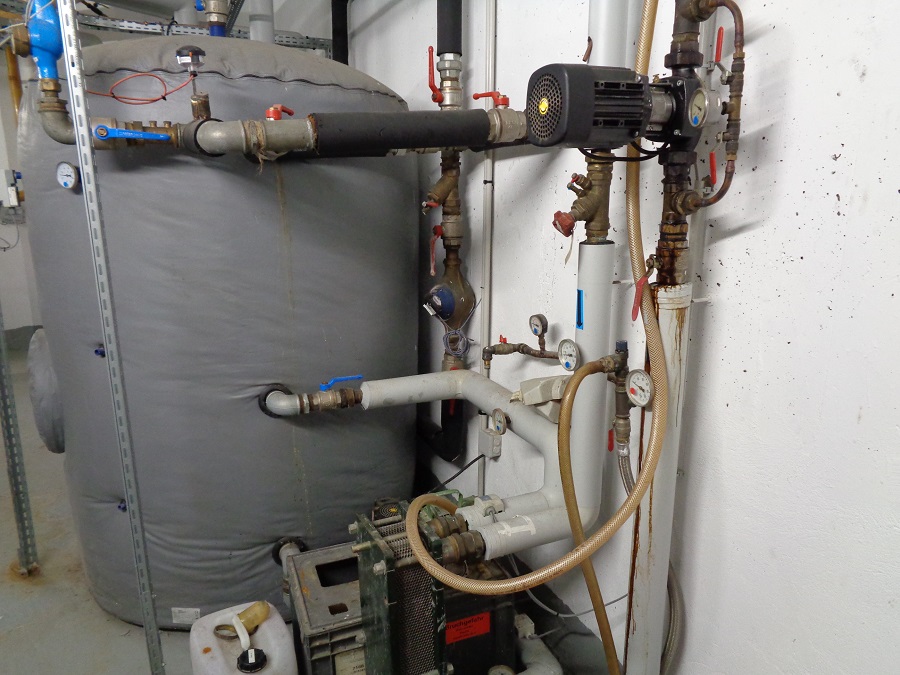

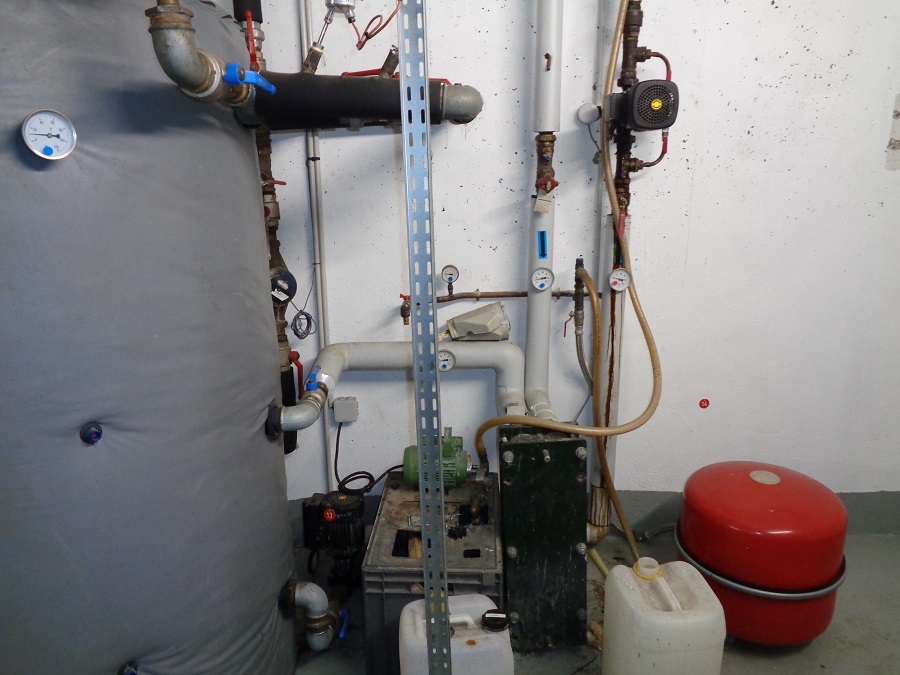

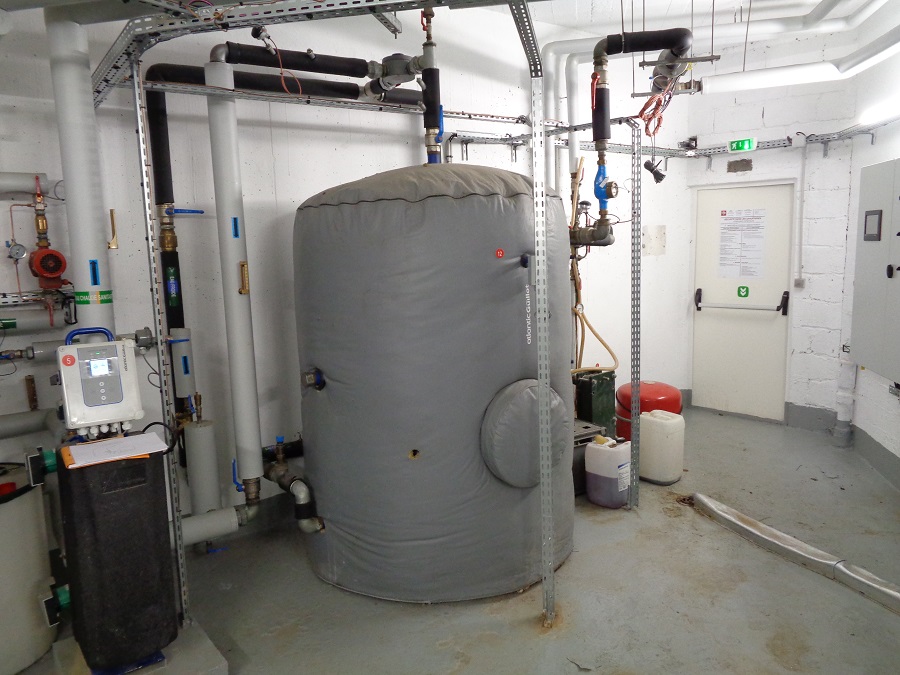

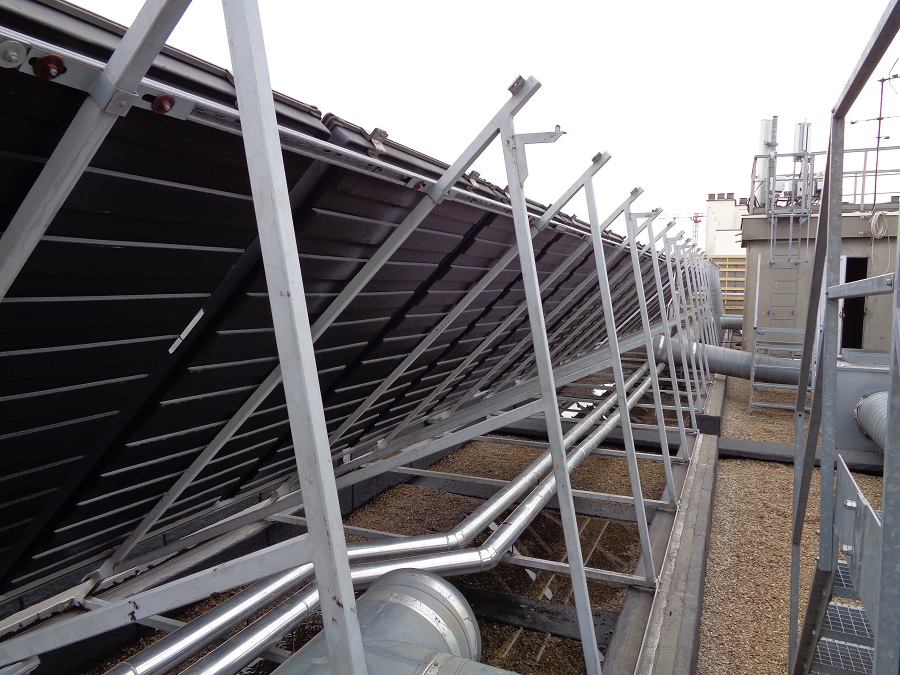

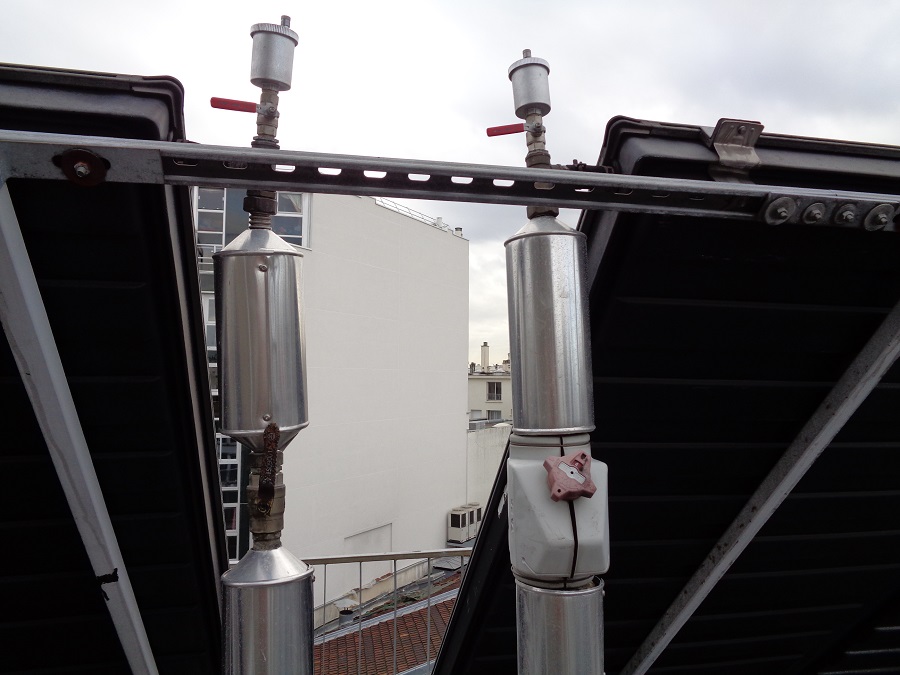

Photos avant intervention. Photos chantier fini à venir.
